Profilowanie programów i odpluskwianie pamięci

• Profilowanie dynamiczna analiza programu, która dokonuje pomiaru złożoności czasowej lub/i pamięciowej w czasie jego działania
• Debbuger pamięci narzędzie do poszukiwania wycieków pamięci i innych błędów związanych z niedozwolonym dostępęm do dynamicznie przydzielanych obszarów pamięci (np. buffer overflow)

Profilowanie

• Pomaga zlokalizować funkcje lub fragmenty kodu na które należy zwrócić uwagę przy optymalizacji szybkości działania programu
• Czy warto optymalizować?
  • Funkcje wołane tysiące razy
  • Funkcje najbardziej kosztowne obliczeniowo
• Profilowanie pomaga też często wykrywać błędy i lokalizować wady konstrukcji programu (np. niespodziewane wywołania funkcji lub brak wywołań)

Techniki profilowania

• instrumentacja, wstrzykiwanie do kodu instrukcji monitorujących (np. logi, liczniki wywołań, itp.)
• profilowanie oparte na zdarzeniach
• statystyczna, próbkowanie rejestru Program counter
• symulacja, instruction set simulator (ISS), uruchamianie programu w symulowanym środowisku wirtualnym

Instrumentacja

Instrumentacja polega na dodawaniu do kodu instrukcji służących do uzyskania informacji o wydajności aplikacji

• liczniki instrukcji i innych zdarzeń (performance counters)
• zastępowanie funkcji alokujących pamięć
• opakowanie wywołań funkcji odpowiednimi mechanizmami zliczającymi i liczącycmi czas wykonania

Instrumentacja pozwala na:

• precyzyjne śledzenie wykonywanych instrukcji
• pomiar czasu wywołań w czasie działania programu
• debbugowanie i wyłapywanie sytuacji wyjątkowych
• logging

Lecz nic nie jest za darmo…

• instrumentacja ma duży wpływ na wydajność programu profilowanego
• plik wykonywalny jest o wiele większy
• może zaburzać pomiar utrudniająć wykrycie usterki, tzw. Heisenbug

Rodzaje instrumentacji

• Ręczna, dokonywana przez programistę (logi, assercje)
• Automatyczna modyfikacja kodu (Parasoft Insure++)
• Instrumentacja kodu pośredniego, dodawana do assembly lub po dessaemblacji
• Z wykorzystaniem kompilatorów, symbole debuggera umieszczene w kodzie maszynowym,
  np. gcc -pg dla gprof, Quantify
• Binarna, dodawana do kodu maszynowego (ATOM)
• Dynamiczna, dodawna w momencie uruchamiania, program działa pod nadzorem narzędzia profilującego (Valgrind, Pin, DynamicRIO), kod modyfikowany w czasie wykonywania (DynInst)

Event-based profile

• profilowanie oparte na przechwytywanych zdarzeniach, np. tworzenie obiektów, wywołanie metod, odpalenie wątków
• zakładanie haków (hooks)
• .NET dołącza agenta profilującego jako serwer COM do CLR (Profiling API)
• środowisko uruchomieniowe dostarcza informacji do agenta o wywołaniach metod, utworzeniu obiektów, itd.
• agent profilujący potrafi podmienić bytecode profilowanego programu w odpowiedni sposób

Matody statystyczne

• Próbkowanie rejestru procesora wskazującego pozycję programu (Program counter) za pomocą przerwań systemu operacyjnego z pewną częstością.
• Metoda w małym stopniu lub wcale nie ingeruje w kod i wykonanie programu
• Mniej dokładny pomiar ale pozwala na śledzenie działania programu profilowanego niemal z pełną szybkością.
• Wyniki są przybliżeniem statystycznym i obarczone są błedem pomiarowym
• Rozdzielczość pomiaru (ziernistośc danych): zależy od częstości próbkowania. Szybko wykonujące się funkcje bedą niezauważalne

Sposoby raportowania

• profil: ogólne statystyki zaobserwowanych zdarzeń,
  np. zliczenie wywołań poszczególnych instrukcji, wystarczające dla programów sekwencyjnych (jednowątkowych). Raport zazwyczaj zawiera zestawienie kodu z liczbą wywołań więc jego rozmiar jest liniowy względem liczby linii kodu.
• ślad (trace), ciąg zaobserwowanych zdarzeń, uwzględnia zależności czasowe także dla programów równoległych. Rozmiar liniowy względem długości ścieżki kodu (instruction path length), z tego względu często niepraktyczny w zastosowaniach.

• ciągły monitoring na maszynie wirtualnej
  • śledzenie ścieżek w dowolnym, wybranym momencie,
  • śledzenie na żywo zmian w wydajności
  • mechanizmy usypiania procesów asynchronicznych w celu dokładniejszego obejrzenia równoległych procesów

Wynik działania

• płaski (flat) - sumaryczne czasy wywołań poszczególnych instrukcji lub funkcji
• graf wywołań (call graph) - uwzględniają kolejność wywołań i pozwalają oddzielić czas działania funkcji wywołującej od funkcji badanej i funkcji potomnych
• zależny od wejścia (input sensitive), uzależnia wynik profilowania od rozmiaru i/lub wartości danych wejściowych, widoczne niejako dodatkowy wymiar do profili płaskich i grafów wywołań

Call graph

Źródło: wikipedia.org

• relacje wywołań pomiędzy funkcjami programu
• cykle oznaczają rekujencję
• brak informacji o kontekście

Narzędzia do profilowania

• GNU gprof, Valgrind (Unix/Linux)
• Visual Studio Profiler
• NetBeans Profiler, Eclipse Profiler Plugin
• inne : nprof, CLR Profiler, RotateRight Zoom, pin, JProfiler (commercial), TAU Performance System, slimtune (.Net), CMT++ (Complexity Measures Tool), AQtime (.Net, Java, commercial),
• dotTrace
• List of performance analysis tools

gprof

• Analiza wydajności programów dla Unix/Linux skompilowanych w GCC
• Połączenie instrumentacji z próbkowaniem
• Instrumentacja w czasie kompilacji
  gcc -pg source_files
• Funkcja monitorujące mcount() umieszczana przed każdym wywołaniem funkcji
• Próbkowanie tworzy histogram wywołań badając stan licznika programu (program counter) co 0.01 s
• Płaski profil + graf wywołań

Użycie gprof

• Instrumentacja
  gcc -pg program.c -o program
• Uruchomienie programu generuje plik gmon.out
• Analiza wyników
  grpof program gmon.out
• gprof2dot pozwala wizualizować graf wywołań

Przykład

void func2(void)
{
   int i = 0;
   for(;i<0xffffff;i++);
   return;
}

void func1(void)
{
   int i = 0;
   for(;i<0xfffffff;i++);
   func2();
   return;
}

int main(void)
{
   int i = 0;
   for(;i<0xfffffff;i++);
   func1();

   for(i=0 ; i< 3 ; i++) func2();
   return 0;
}

Profil płaski

gprof a.out gmon.out

Flat profile:

Each sample counts as 0.01 seconds.
  %   cumulative   self              self     total
 time   seconds   seconds    calls  ms/call  ms/call  name
 44.92      0.80     0.80        1   799.52   850.12  func1
 44.92      1.60     0.80                             main
 11.37      1.80     0.20        4    50.60    50.60  func2

Graf wywołań

granularity: each sample hit covers 2 byte(s) for 0.56% of 1.80 seconds

index % time    self  children    called     name
                                                 <spontaneous>
[1]    100.0    0.80    1.00                 main [1]
                0.80    0.05       1/1           func1 [2]
                0.15    0.00       3/4           func2 [3]
-----------------------------------------------
                0.80    0.05       1/1           main [1]
[2]     47.2    0.80    0.05       1         func1 [2]
                0.05    0.00       1/4           func2 [3]
-----------------------------------------------
                0.05    0.00       1/4           func1 [2]
                0.15    0.00       3/4           main [1]
[3]     11.2    0.20    0.00       4         func2 [3]
-----------------------------------------------

Inny przykład (program make): overall-profile.txt sample.png

Ograniczenia

• próbkowanie rejestrów procesora daje statystyczne przybliżenie (obarczone jest błędem)
• pomiar czasu dotyczy tylko funkcji programu, nie uwzględnia czasu wywołań systemowych
• duże spowolnienie działania aplikacji (w granicach 30% - 260%)
• tylko GCC i kilka innych kompilatorów
• problemy z cyklami w grafie wywołań (gprof nie analizuje całego grafu)

Analiza pamięci (Memory debugging tools)

• Valgrind, KCacheGrind (Linux/Unix, Android)
• Visual Leak Detector (Visual C++)
• Eclipse Memory Analyzer (Java)
• inne: IBM Rational Purify, Insure++, TotalView, Dmalloc, memwatch, YAMD, mpatrol
• dotMemory
• Lista debbugerów pamięci

Valgrind - brama do Valhalli

• Początkowo debbuger pamięci, obecnie rozbudowany framework do instrumentacji binarnej
• Linux/Unix, Android, GPL v2
• Maszyna wirtualna - program jest tłumaczony (dekompilowany) do neutralnej dla procesora formy pośredniej (Intermediate Representation (IR)). Następnie dokonywana jest instrumentacja i wynik zamieniany jest ponownie na kod wykonywalny.

Narzędzia valgrind

• Memcheck (domyślnie) - błedy związane z przydziałem pamięci wynamicznej
• Cachegrind - cache profiler, wizualizacja KCacheGrind
• Callgrind - cachegrind + graf wywołań, wizualizacja KCacheGrind
• Helgrind i DRD - analiza wielowątkowa, wykrywanie np. wyścigów (race condition), zakleszczeń, …
• Massif - profiler sterty + massif-visualizer
• Sgcheck - wykrywanie błędów pamięci nieuwzględnianych przez memcheck (tablice na stercie i globalne)
• BBV - ekstrapolacja wydajności za pomocą symulacji
• None - uruchomienie programu bez analizy

Uruchamianie

valgrind [opcje valgrind] program [opcje programu]

Przykład:

valgrind --tool=memcheck ls -l

Nie wymaga dostępu do źródeł programu ale kompilacja z symbolami debbugowania pozwala powiązać wynik z kodem:

gcc -g kod_programu

Memcheck

• Analiza pamięci dynamicznej
• Instrumentacja przechwytuje (podmienia) wywołania funkcji alokujących i zwalniających pamięć pozwalając na badanie przekroczenia granic alokowanej pamięci
• validity - dostępnośc pamięci i porawaność instrukcji, bity V, dla pamięci i CPU
• addresability - adresowalność pamięci, wskaźniki do zaalokowanego obszaru pamięci, bity A dla bajtów pamięci, narzut ~25% wielkości programu
• Dokładność: dostęp do pamięci na poziomie bajta, inzicjalizacje zmiennych na poziomie bita
• Program wykonywany 20-30 razy wolniej, zajmuje o wiele więcej pamięci

Memcheck: wykrywane błędy

• Dostęp do niezaalokowanego obszaru pamięci
• Przekroczenie granic zaalokowanej pamięci
• Próba dostępu do pamięci po jej zwolnieniu
• Wycieki pamięci
• Wykorzystanie niezainicjowanych zmiennych
• Błedy przy kopiowania buforów, np. memcpy

Przykład

#include <stdlib.h>

void f(void)
{
   int* x = malloc(10 * sizeof(int));
   x[10] = 0;        // problem 1: heap block overrun
}                    // problem 2: memory leak -- x not freed

int main(void)
{
   f();
   return 0;
}

gcc -pg -g mem1.c
valgrind --leak-check=yes a.out

==23065== Invalid write of size 4
==23065==    at 0x400670: f (mem1.c:8)
==23065==    by 0x400685: main (mem1.c:13)
==23065==  Address 0x51fd778 is 0 bytes after a block of size 40 alloc'd
==23065==    at 0x4C2AB80: malloc (in /usr/lib/valgrind/vgpreload_memcheck-amd64-linux.so)
==23065==    by 0x400663: f (mem1.c:7)
==23065==    by 0x400685: main (mem1.c:13)
==23065==
==23065==
==23065== HEAP SUMMARY:
==23065==     in use at exit: 40 bytes in 1 blocks
==23065==   total heap usage: 2 allocs, 1 frees, 1,780 bytes allocated
==23065==
==23065== 40 bytes in 1 blocks are definitely lost in loss record 1 of 1
==23065==    at 0x4C2AB80: malloc (in /usr/lib/valgrind/vgpreload_memcheck-amd64-linux.so)
==23065==    by 0x400663: f (mem1.c:7)
==23065==    by 0x400685: main (mem1.c:13)
==23065==

Wycieki pamięci

• Still reachable - pamięć jest osiągalna
• Definitely lost - brakuje wskaźnika do zaalokowanej pamięci
• Indirectly lost - istnieją wskaźniki do tej pamięci ale i tak nie ma tam dostępu, np. drzewo bez korzenia
• Possibly lost - może być problem dla zarządzanego kodu (interior-pointers)

==23065== LEAK SUMMARY:
==23065==    definitely lost: 40 bytes in 1 blocks
==23065==    indirectly lost: 0 bytes in 0 blocks
==23065==      possibly lost: 0 bytes in 0 blocks
==23065==    still reachable: 0 bytes in 0 blocks
==23065==         suppressed: 0 bytes in 0 blocks

Cachegrind i Callgrind

• Cachegrind symuluje szczegółowo cache I1, D1 i L2. Pozwala identyfikować poszczególne wywołania linii kodu i odwołania do pamięci.
• Podsumowania wyników dla funkcji, modułów, całego programu
• Działa dla programów napisanych w dowolnym języku
• Około 20-100x woniej
• Callgrind uzupełnia analizę Cachegrind o graf wywołań
• KCachegrind - wizualizacja danych z cachegrind i callgrind

KCachegrind

valgrind --toll=callgrind program
kcachegrind

Profilowanie kodu w VS2013

• Sampling zbiera dane statystyczne dotyczące wykonywanej aplikacji próbkując obciążenie CPU i stan stosu
• Instrumentation - pomiary wywołania poszczególnych funkcji
• Concurrency aplikacje wielowątkowe
• .NET memory użycie pamięci i garbage collection
• Tier interaction zawołania ADO.NET do baz danych SQL Serwera

Performance Session

Perforamnce Explorer:
konfiguracja sesji,
uruchamianie testów,
porównywanie raportów

• Performance Session - konfiguracja analizy + raporty
• Targets - cel analizy: projekt, działający proces, plik wykonywalny
• Reports - pliki zawierające informacje zebrane podczas analizy
• Attach/Detach - podłączenie profilowania do działającego procesu

Wymagania

• Uprawnienia administracyjne - wymagane przez metody próbkowania (sampling) oraz mające dostęp do wywołań systemowych
• Skompilowanie aplikacji do wersji Release
• Debug symbols files (.pdb) - m.in. definicja nazw funkcji systemowych
• Visual Studio Professional/Premium/Ultimate
• Windows 8, Windows Server 2012, aplikacje Windows Store - wymagają innych technik profilowania, nie wszystkie wymienione tu są wspierane w VS

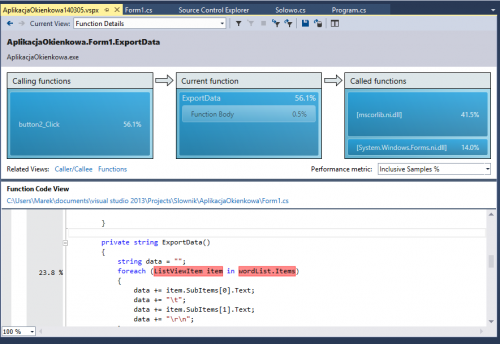

Raport

• Hot Path najaktywniejsza ścieżka drzewa wywołań funkcji
• Lista funkcji wykonujących najwięcej pracy
• Inclusive - łącznie dla całej funkcji, i
• Exclusive - po odjęciu funkcji wołanych z wnętrza analizowanej funkcji

Sampling

• W stałych odstępach czasu pobiera z CPU stan stosu (informacje o autualnie wykonywanych funkcjach)
• Próbkowanie: domyślnie co 10M cykli (0.01 s dla 1GHz), inne możliwe zdarzenia do próbkowania:
  • błędy stronicowania
  • wywołania systemowe
  • performance counters (CPU counters)
• w czasie próbkowania zwiekszany jest licznik wywołań (inclusive samples) dla wszystkich funkcji ze stosu
• Funkcja aktualnie wykonywana otrzymuje zwiększony licznik exclusive sample oraz inclusive sample
• Inclusive samples - całkowita liczba próbek zebranych dla danej funnkcji
• Exclusive samples - liczba próbek pobranych w czasie gdy funkcja była wykonywana

Instrumentation

• Pomiar czasu wykonania funkcji, linii kodu i poszczególnych instrukcji
• Wstrzykiwany kod na początku i końcu badanych funkcji, mierzony jest czas pomiędzy kolejnymi zdarzeniami
• Sprawdzane jest czy pomiędzy zdarzeniami system dokonywał innych operacji (np. odczyt z dysku, komunikacja miedzy wątkami, …)
• Dla każdego zarejestrowanego interwału odtwarzany jest stos wywołań w celu określenia funkcji potomnych

• Elapsed Inclusive - czas wykoanania danej funkcji
• Elapsed Exclisive - czas z pominięciem czasu funkcji potomnych
• Application Inlcusive - czas wywołań w czasie których nie nastąpiło wywołanie systemowe
• Application Exclusive - jak wyżej, z pominięciem czasów funkcji potomnych

Szczegóły analizy funkcji

Error List

• Okno Error List zawiera ostrzeżenia i wskazówki dotyczące efektywności aplikacji
• Performance Rules: błędy, ostrzeżenia, informacje

Filtrowanie wyników

Żródło: http://msdn.microsoft.com

CPU and Windows Counters

• VS Profiler pozwala zbierać informacje o zdarzeniach systemu (windows counters, events) i procesora (CPU counters)
• Windows counters - zdarzenia dostarczane przez infrastrukture diagnostyczną systemu, w zależności od konfiguracji nie muszą wystepować. Dostarczają informacji o wydajności OS, aplikacji, usług i sterowaników
• CPU counters - zdarzenia związane ze sprzętem zliczane przez CPU
  • Portable Performance counter
  • Platform Events - specyficzne dla danej architektury, nie przenośne

Memory Allocation and Object Lifetime

• Zbiera informacje o rozmiarze i liczbie alokowanych obiektów i obiektów niszczoncyh w garbage collector
• Zachowuje stan stosu dla każdego takiego zdarzenia
• Inclusive Sample Count - liczba zdarzeń alokacji obiektu gdy funkcja znajdowała się na stosie
• Exclusive Sample Count - liczba zdarzeń alokacji obiektu gdy funkcja była wywoływana (była na szczycie stosu)
• Object Lifetime view - ilość i rozmiar zaalokowanych obiektów oraz informacja o generacji GC w której zostały zniszczone

Raport

• Całkowita zajęcośc pamięci
• Funkcje, które zaalokowały najwięcej pamięci
• Lista typów obiektów zajmujących najwięcej miejsca
• Lista typów posiadających najwięcej instancji

Porównywanie raportów

Podsumowanie

• Pozwala wskazać fragmenty kodu, które należy rozpatrzyć pod względem optymalizacji
• Dynamiczna analiza: sprawdzane tylko te elementy które zostały wykoane
• Profilowanie jest kosztowne czasowo i pamięciowo
• Profilowanie jest obarczone błędami, każda technika ma swoje ograniczenia

Więcej informacji

• Beginners Guide to Performance Profiling
• Analyzing Application Performance by Using Profiling Tools
• Find Application Bottlenecks with Visual Studio Profiler by Hari Pulapaka and Boris Vidolov
• Profilowanie - Profiling (computer programming)
• http://en.wikipedia.org/wiki/List_of_performance_analysis_tools
• Profiling programs using gprof by Vinayak Hegde (Linux Gazette)
• Valgrind Documentation
